الرئيسية المنتجات كابل مقاوم للحريق معزول بالمعادن

كابل مقاوم للحريق معزول بالمعادن

الرئيسية المنتجات كابل مقاوم للحريق معزول بالمعادن

كابل مقاوم للحريق معزول بالمعادن

[ كابل مقاوم للحريق معزول بالمعادن ]

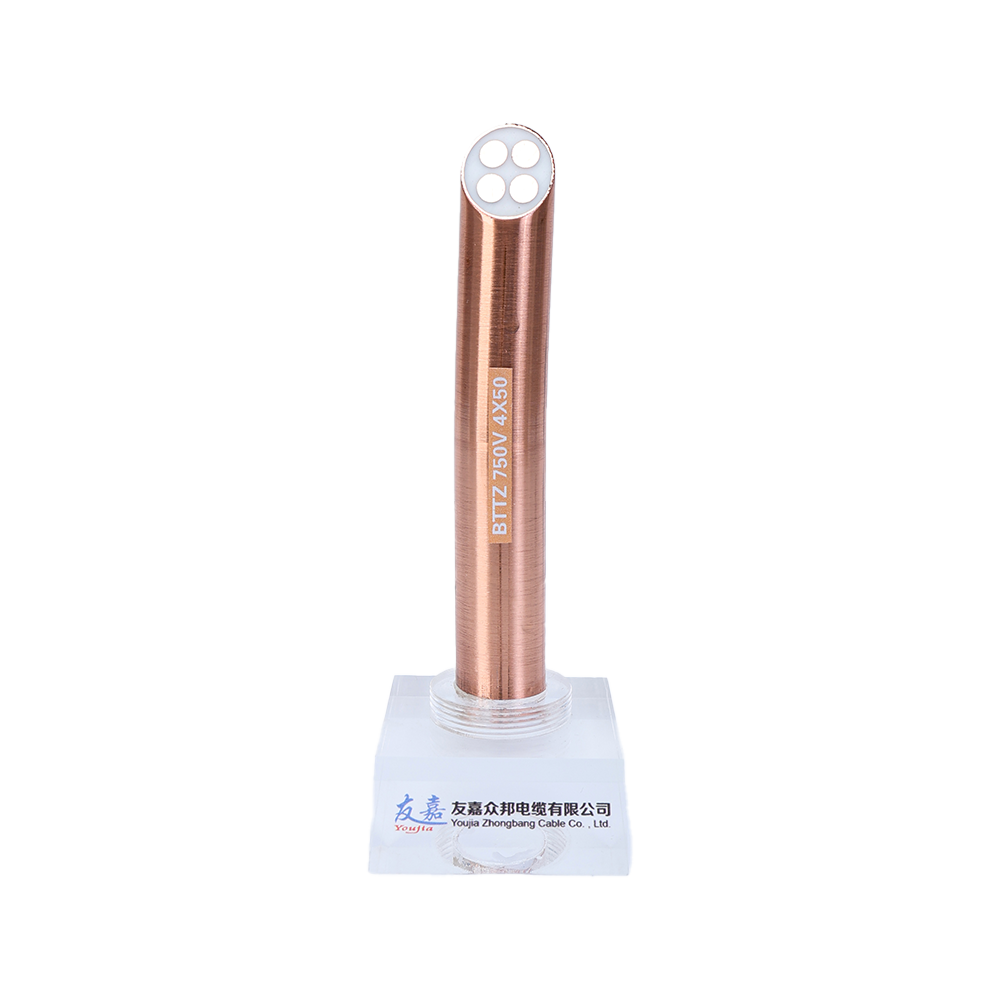

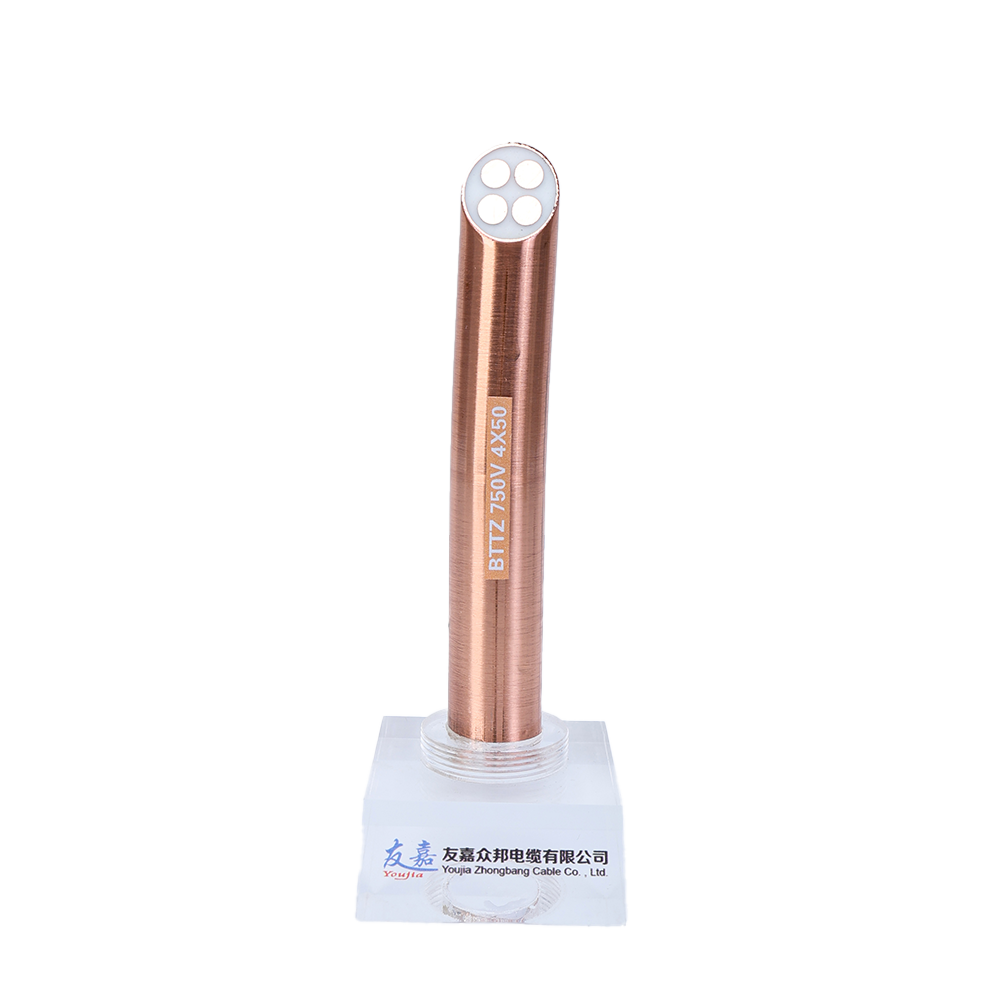

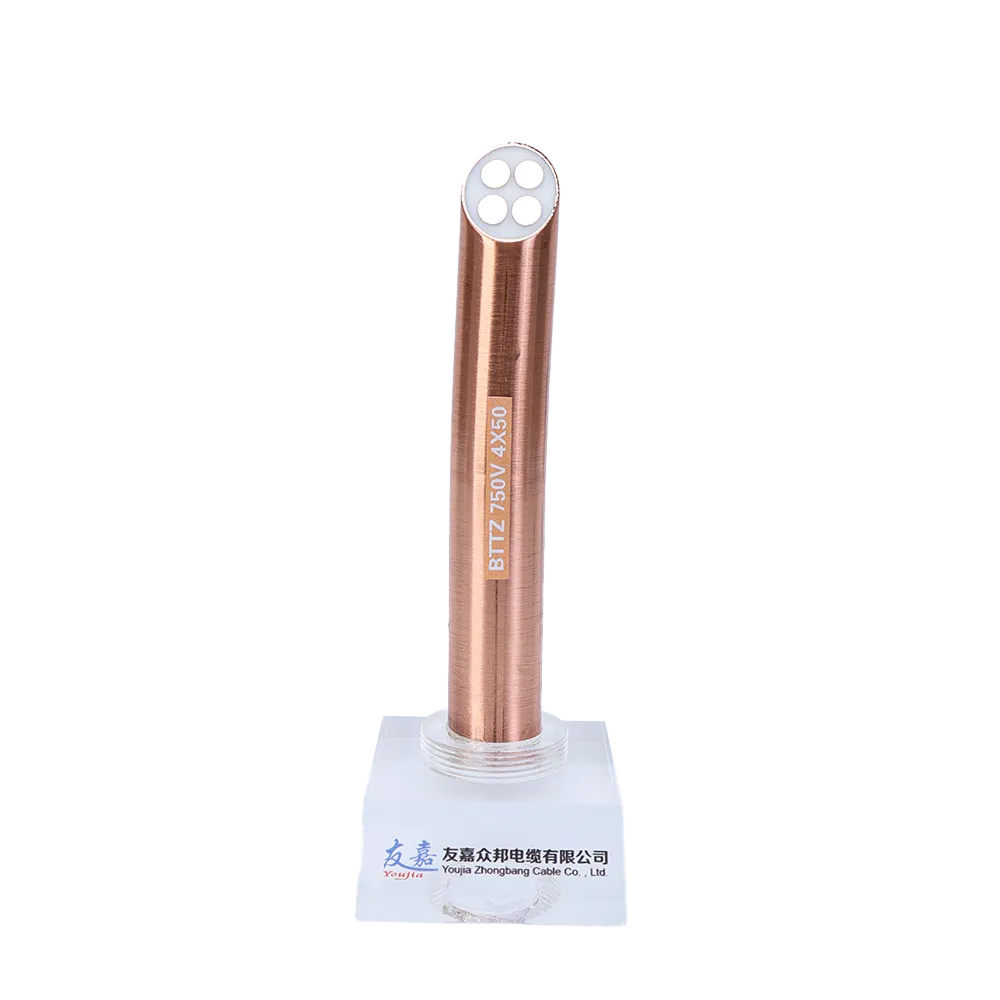

كابل مقاوم للحريق معزول بالمعادن

[ نظرة عامة على المنتج ]

كابل مقاوم للحريق معزول معدنيًا هو كابل خاص يستخدم أكسيد المغنيسيوم (MgO) كمادة عازلة وأنبوب نحاسي كغلاف. يتميز بخصائص ممتازة، مثل مقاومة الحريق، ومقاومة درجات الحرارة العالية، ومقاومة الانفجار، وعدم انبعاث الدخان، وعدم السمية. يتوافق هذا المنتج مع المعايير الدولية مثل BS 6387 وGB/T 13033، وهو الخيار الأمثل للأماكن المهمة، مثل أنظمة الحماية من الحرائق وإمدادات الطاقة في حالات الطوارئ.

كتالوج

مرتبط

اتصال

جميع فئات المنتجات

التفاصيل

تفاصيل المنتج

اقتصادي

آمن وموثوق

قوة عزل عالية

تركيب سهل

[: 001 ]

فئات المنتجات

نموذج	اسم	موصل	العزل	سترة	درجة الحرارة
BTTZ	قلب نحاسي ثقيل وغلاف نحاسي	نحاس	أكسيد المغنيسيوم	نحاس	250℃
BTTVZ	قلب نحاسي خفيف الوزن وغلاف نحاسي	نحاس	أكسيد المغنيسيوم	نحاس	105℃
NG-A	كابل خفيف الوزن ذو قلب نحاسي ومغلف بالنحاس	نحاس	شريط الميكا	الألومنيوم	950℃
YTTW	كابل مرن مغلف بالنحاس	نحاس	شريط الميكا	نحاس	1000℃

[: 002 ]

المعلمات الفنية

الخصائص الكهربائية/div>

يجب أن تكون مقاومة العزل ≥1000MΩ・km تحت ظروف الاختبار 20 درجة مئوية لضمان أداء عزل جيد.

يستخدم اختبار تحمل الجهد التردد الصناعي ويتطلب جهدًا يبلغ 3.5 كيلو فولت لمدة 5 دقائق لاختبار قدرة المعدات على تحمل الجهد.

القيمة القياسية لسعة العمل محددة بـ ≤120 بيكو فاراد/متر. يجب إجراء هذا الاختبار بتردد 1 كيلوهرتز لقياس خصائص السعة في ظروف العمل.

تعتبر المعلمات المذكورة أعلاه وقيمها المعيارية وظروف الاختبار المقابلة لها مؤشرات مهمة لتقييم الأداء الكهربائي ولها أهمية أساسية لضمان التشغيل العادي والاستخدام الآمن للمعدات.

أداء النار

وفقًا لمعيار الاختبار BS 6387، وفي ظل ظروف اختبار قاسية متعددة من حرق اللهب عند درجة حرارة 950 درجة مئوية، والتداخل الاهتزازي الميكانيكي ورذاذ الماء، وبعد 3 ساعات من الاختبار، اجتاز الاختبار أخيرًا بنجاح وأظهر أداءً ممتازًا.

وفقًا لمعيار الاختبار IEC 60331، بعد الاختبار المستمر لمدة 3 ساعات في بيئة ذات درجة حرارة عالية تبلغ 750 درجة مئوية، لا يزال الجهاز قادرًا على الحفاظ على حالة التشغيل الكامل، مما يدل على الاستقرار والموثوقية الجيدة.

وفقًا لمعيار الاختبار GB 31247، يتم اختبار القيمة الحرارية للاحتراق، مع اشتراط أن تكون ≤1.8 ميجا جول/كجم. وتتوافق نتائج الاختبار الفعلية مع المعايير والمتطلبات ذات الصلة.

تقوم معايير الاختبار المختلفة هذه وظروف الاختبار والنتائج المقابلة لها بتقييم أداء المنتجات في أبعاد مختلفة بشكل شامل ودقيق، مما يوفر التحقق القوي من جودة المنتج.

الأداء البيئي الميكانيكي

من حيث قوة الشد، يبلغ معيار BTTZ ≥ 200 نيوتن/مم²، بينما يبلغ معيار NG-A ≥ 150 نيوتن/مم². وبالمقارنة، يتميز BTTZ بخصائص شد أقوى.

فيما يتعلق بنصف قطر الانحناء، يتعين على BTTZ الوصول إلى 6D، بينما NG-A هو 10D، مما يعني أن BTTZ متفوق على NG-A في مرونة الانحناء ويسهل إجراء عمليات الانحناء أثناء البناء.

تُظهر معايير درجة حرارة التشغيل أن BTTZ يعمل بشكل طبيعي في بيئة تتراوح بين -40 و250 درجة مئوية. أما NG-A، فيتمتع بنطاق أوسع لدرجات حرارة التشغيل، ويمكنه العمل بثبات في بيئة تتراوح بين -40 و1000 درجة مئوية. كما يتميز NG-A بقدرة أفضل على التكيف مع درجات الحرارة القصوى.

في مواجهة ماس كهربائي، يمكن لكل من BTTZ وNG-A تحمل درجة حرارة عالية تبلغ 1000 درجة مئوية لمدة 5 ثوانٍ، وكلاهما قابل للمقارنة في قدرتهما على تحمل درجات حرارة ماس كهربائي.

لكلٍّ من BTTZ وNG-A مزايا وعيوب خاصة بمقاييس مختلفة. يتميز BTTZ بمزايا في قوة الشد ونصف قطر الانحناء، بينما يتميز NG-A بمزايا أكبر في نطاق درجة حرارة التشغيل. يوفر نفس تحمل درجة حرارة قصر الدائرة حماية موثوقة لكليهما في حالات الأعطال الشديدة للدائرة.

[: 003 ]

ميزات المنتج

مقاوم للحريق تمامًا

اجتاز اختبار مقاومة الحريق 1000 درجة مئوية/3 ساعات (الكابلات التقليدية تحتاج فقط إلى 90 دقيقة)

خالية من الدخان وغير سامة عند الاحتراق (كثافة الدخان ≤5%)

حماية فائقة

غلاف نحاسي مقاوم للماء والانفجار (درجة الحماية IP68)

مقاومة للإشعاع والتآكل (مناسبة لمحطات الطاقة النووية)

الاستقرار طويل الأمد

العمر المتوقع: 50 عامًا (الكابلات الشائعة: 15-20 عامًا)

عزل أكسيد المغنيسيوم لا يتقدم في العمر

المراقبة الذكية

نظام قياس درجة الحرارة بالألياف البصرية المتكامل الاختياري

مراقبة حالة الكابل في الوقت الحقيقي

[: 004 ]

التطبيقات النموذجية

موصل:

النحاس المُلدَّن (دائري/قطاعي)

العزل:

مسحوق أكسيد المغنيسيوم عالي الكثافة (BTTZ) أو شريط الميكا (NG-A)

سترة:

أنبوب نحاسي (BTTZ، سمك 0.5-1.2 مم)
أنبوب الألومنيوم + الغلاف الخارجي PVC (NG-A)

نطاق القسم:

1.5-400 مم² (لب واحد) / 1.5-25 مم² (متعدد النواة)

[: 005 ]

دليل الاختيار

اختر وفقًا لمتطلبات مقاومة الحريق

إذا كنت بحاجة إلى تلبية متطلبات مقاومة الحريق لمدة 3 ساعات، فمن المستحسن استخدام كابل نوع BTTZ، والذي تم التحقق منه بواسطة معيار اختبار BS 6387 CWZ ويمكنه الحفاظ على أداء مستقر تحت اختبار الحريق لفترة طويلة.

في الحالات التي تتطلب مقاومة للحريق لمدة ساعة ونصف، يُعد كابل NG-A خيارًا مناسبًا. فهو يتوافق مع معيار الاختبار GB/T 19216، ويضمن نقل الطاقة دون انقطاع خلال المدة المطلوبة.

يلبي كابل YTTW متطلبات مقاومة الحريق لمدة ساعة واحدة، وقد تم اختباره وفقًا لمعيار الاختبار IEC 60331. ويضمن بفعالية الاستخدام الطبيعي للكابل في حالات الحريق قصيرة المدى.

تتوافق نماذج الكابلات المختلفة مع متطلبات زمن مقاومة الحريق المختلفة، ويتم التحكم في جودتها من خلال معايير الاختبار المناسبة. يوفر تكييف هذه المعايير والنماذج أساسًا علميًا لاختيار الكابلات في التصميم الهندسي، مما يساعد على ضمان سلامة وموثوقية نظام الطاقة في حالات الحرائق.

اختر حسب طريقة التمديد

عند مواجهة ظروف الدفن المباشر أو التمديد تحت الماء، يُعد كابل BTTZ خيارًا مثاليًا بفضل خصائص عزل غلافه النحاسي. يتميز هذا الهيكل بمقاومة فعالة لتآكل التربة وتسرب المياه، مما يضمن تشغيلًا مستقرًا وطويل الأمد للكابل.

في سياق تركيب الجسور، يتميز كابل NG-A بخفة وزنه. فخامته لا تقتصر على سهولة التركيب والحمل فحسب، بل تُقلل أيضًا من ضغط تحمل الجسر، وتُحسّن كفاءة التركيب وسلامته.

كابلات YTTW مُصممةٌ بشكلٍ مثاليٍّ لتلبية احتياجات تمديد الكابلات في الأماكن المتنقلة بفضل مرونتها. حتى في حالة الحركة والانحناء المتكررين، تحافظ على أداءٍ كهربائيٍّ جيد، وتُقلل من خطر الأعطال الناتجة عن الإجهاد الميكانيكي.

تختلف متطلبات أداء الكابلات باختلاف ظروف التركيب. الحلول المذكورة أعلاه مُطابقة بدقة لخصائص كل كابل، مما يوفر ضمانات موثوقة لمختلف مشاريع التركيب المعقدة، ويُحسّن بشكل فعال استقرار ومتانة نظام نقل الطاقة.

[: 006 ]

إرشادات التثبيت

متطلبات الأدوات الخاصة

يجب استخدام آلة تغطية النهاية الهيدروليكية

يجب أن يتم عمل ختم مقاوم للرطوبة فورًا بعد القطع

متطلبات الأدوات الخاصة

مسافة ثابتة ≤ 1 متر (أفقيًا) / 0.8 متر (رأسيًا)

نصف قطر الانحناء ≥ 6D (BTTZ) / 10D (NG-A)

متطلبات التأريض

يتم تأريض كلا طرفي الغلاف النحاسي (مقاومة التأريض ≤ 4Ω)

استخدم وصلة انتقال جديلة النحاس

[: 007 ]

ضمان الجودة

من حيث معايير التنفيذ، يتبع المشروع بشكل صارم معايير GB/T 13033 وIEC 60702 لضمان أن كل رابط من تطوير المنتج إلى الإنتاج يلبي المتطلبات التنظيمية المزدوجة الدولية والمحلية، مما يضمن موثوقية واستقرار جودة المنتج.

فيما يتعلق بفترة الضمان، يقدم المشروع خدمة ضمان تصل إلى 10 سنوات (شاملة التركيب)، تغطي كامل دورة حياة المنتج. سواءً كانت مشكلة في أداء المنتج نفسه أو عيبًا في الجودة أثناء التركيب، سيحصل على ضمان ما بعد البيع في الوقت المناسب وباحترافية.

فيما يتعلق بالشهادات، حصل المشروع على عدد من الشهادات المعتمدة مثل CE وUL وCNAS. تُعدّ هذه الشهادات اعترافًا شاملًا بسلامة المنتج وجودته وأنظمة إدارة الشركات، مما يُثبت قدرة المشروع التنافسية ومصداقيته في السوق العالمية.

تعكس التزامات المشروع المذكورة أعلاه مثل معايير التنفيذ وفترة الضمان والشهادة بشكل كامل الرقابة الصارمة للمشروع على الجودة والمسؤولية تجاه العملاء، مما يوفر ضمانات تعاون قوية وموثوقة للشركاء والمستخدمين.

[: 008 ]

مقارنة مع الحلول التقليدية

من حيث زمن مقاومة الحريق، يتميز كابل MI بأداء جيد، حيث يصل إلى ≥ 3 ساعات، بينما يتميز كابل شريط الميكا المقاوم للحريق بزمن مقاومة قصير نسبيًا، ≤ 1.5 ساعة. يتميز كابل MI بمزايا إضافية في اختبار الحريق طويل الأمد.

من حيث مقاومة الماء، يتمتع كابل MI بمعيار IP68، مما يجعله مناسبًا للبيئات شديدة الرطوبة، مثل الماء. أما كابل شريط الميكا المقاوم للحريق، فهو مقاوم للماء بتصنيف IP54، وقدرته على الحماية أقل قليلاً، مما يجعل من الصعب تلبية احتياجات ظروف الرطوبة العالية والغمر في الماء.

من حيث عمر الكابل، يصل عمر كابل MI إلى 50 عامًا، متجاوزًا بذلك كابلات شريط الميكا المقاومة للحريق التي تصل إلى 20 عامًا. ولا يتطلب استبدالًا متكررًا أثناء الاستخدام طويل الأمد، مما يقلل من تكاليف الصيانة ومخاطر البناء.

من حيث صعوبة التثبيت، يتطلب كابل MI محترفين ومعدات للتثبيت بسبب بنيته الخاصة ومتطلبات الأداء؛ يعتمد كابل مقاوم للحريق بشريط الميكا على طريقة التثبيت التقليدية، وهي أسهل في الاستخدام ومناسبة لفرق البناء العادية.

باختصار، يتميز كابل الميكا المقاوم للحريق بأداء متفوق في مقاومة الحريق والماء وطول العمر الافتراضي، إلا أنه يتطلب تركيبًا عاليًا. ورغم أن كابل الميكا المقاوم للحريق أضعف قليلًا في هذه الجوانب، إلا أنه أسهل في التركيب. لكلٍّ منهما خصائصه الخاصة، وفي التطبيقات العملية، يجب اختياره بعناية وفقًا لمتطلبات المشروع.

دعم الخدمة

دعم التصميم:

حسابات مقاومة الحريق المجانية

تدريب التثبيت:

التوجيه في الموقع للإنتاج النهائي

خدمات الاختبار：

تقديم تقرير اختبار مقاومة الحريق من جهة خارجية

ملاحظة: يجب تخزين كابلات BTTZ في بيئة جافة (رطوبة ≤ 60%). يُنصح بإجراء اختبار ميغا أوم 1000 فولت بعد التركيب. يمكن تخصيص نماذج أغلفة سبائك التيتانيوم لبيئات خاصة (مثل قاع البحر والفضاء).
